Marani MIR440A цифровой аудиопроцессор

Процессор Marani MIR440A: максимальный контроль над звуком

Marani MIR440A представляет собой профессиональный цифровой аудиопроцессор конфигурации 4 аналоговых входа на 4 аналоговых выхода, спроектированный для решения самого широкого круга задач по обработке звука. В основе прибора лежит мощный сигнальный процессор MARANI DSP, работающий в связке с высококачественными аналого-цифровыми и цифро-аналоговыми преобразователями на фиксированной частоте дискретизации 96 кГц. Такая архитектура гарантирует исчерпывающую целостность сигнала и позволяет реализовать полный цикл обработки акустических систем любой сложности — от согласования компонентов отдельного кабинета до комплексной настройки многополосных массивов.

Сфера применения

Прибор ориентирован на работу в условиях, где критически важны аудиофильская чистота тракта и высокая помехозащищенность. Низкий уровень собственного шума (менее -94 дБu) и динамический диапазон 118 дБ делают его оправданным выбором для:

• многополосных концертных комплектов любого масштаба, включая крупные туровые системы;
• театральных залов и драматических сцен, где требуется абсолютная прозрачность звуковой картины;
• стационарных инсталляций в конференц-залах, учебных аудиториях и правительственных учреждениях;
• звуковых систем домов культуры, филармоний и других объектов с повышенными требованиями к разборчивости речи и музыкальному балансу.

Архитектура обработки сигнала

Полный тракт каждого канала представляет собой последовательность функциональных блоков, доступных для независимой настройки. На входе последовательно расположены: регулировка усиления (от -18 до +12 дБ с шагом 0,1 дБ), секция цифровой задержки, шумоподавитель (Noise Gate), параметрический эквалайзер с выбором одного из 16 типов фильтров, RMS-компрессор и блок FIR-фильтрации. Выходной канал дополнительно оснащается: регулировкой усиления, задержкой, переключателем полярности, фильтром кроссовера с расширенным набором топологий, параметрическим эквалайзером (до 8 полос), RMS-компрессором, пиковым лимитером и жестким лимитером (Hard Limiter). Подобное разделение предоставляет звукоинженеру полную свободу в построении как классических, так и нестандартных конфигураций.

Эквалайзер и фильтрация

Параметрический эквалайзер входного канала поддерживает до 31 полосы с 16 типами фильтров: колоколообразный (Bell), полочные фильтры первого и второго порядка с постоянной и переменной добротностью (High Shelf / Low Shelf), фильтры нижних и верхних частот первого и второго порядка, а также специализированные алгоритмы. Выходной канал оснащен 8-полосным параметрическим эквалайзером с аналогичным набором типов фильтров, позволяющим провести тонкую коррекцию амплитудно-частотной характеристики излучателей.

Фильтр кроссовера выходного канала предлагает классические топологии Линквица-Райли, Баттерворта и Бесселя с крутизной спада до 48 дБ на октаву, а также рупорный фильтр NXF (Notched X-over Filter) и FIR-фильтр с крутизной до 120 дБ на октаву. Особое место в арсенале процессора занимает инновационный линейно-фазовый фильтр MIR, который полностью сохраняет форму традиционного IIR-фильтра Линквица-Райли 24 или 48 дБ/окт, но при этом не вносит фазовых искажений. Результирующая задержка такого фильтра примерно вдвое меньше, чем у эквивалентного FIR-фильтра, что критически важно при согласовании многополосных систем в реальном времени.

FIR-фильтрация и работа с пресетами

Каждый вход и выход процессора оснащен программируемым FIR-фильтром с максимальной длиной 512 отсчетов (taps). Коэффициенты фильтра могут быть сгенерированы в стороннем программном обеспечении и загружены в прибор для коррекции фазовой характеристики, улучшения переходной характеристики или управления диаграммой направленности. Такая возможность широко используется при создании пресетов для фирменных акустических систем и позволяет добиться исключительной повторяемости результата от инсталляции к инсталляции.

Динамическая обработка

За формирование динамического профиля сигнала отвечают несколько независимых инструментов: шумоподавитель с регулируемым порогом (-80…-45 дБu) и временем атаки/восстановления от 1 до 1000 мс, RMS-компрессор для сглаживания амплитудных выбросов, пиковый лимитер для защиты от кратковременных перегрузок и уникальный жесткий лимитер (Hard Limiter). Последний обеспечивает постоянную скорость ограничения сигнала при любом превышении установленного порога, что гарантирует механическую безопасность подключенных излучателей даже в самых жестких эксплуатационных условиях — например, на открытых фестивальных площадках с длительными пиковыми нагрузками.

Встроенный анализатор и генератор сигналов

Процессор оснащен встроенным анализатором спектра реального времени (RTA) и многофункциональным генератором сигналов. Генератор способен воспроизводить белый и розовый шум, а также синусоидальный сигнал качающейся частоты. Доступен режим фильтрованного розового шума для оценки поведения акустической системы в ограниченной полосе частот. Функция RTA позволяет инженеру визуально оценивать спектр сигнала непосредственно с передней панели прибора, что значительно ускоряет процесс настройки и диагностики.

Коммутация и управление

Все аналоговые входы и выходы выполнены на разъемах XLR с балансной схемой подключения. Входное сопротивление составляет 10 кОм, выходное — 100 Ом, что обеспечивает совместимость с любым профессиональным звуковым оборудованием. Для удаленного управления и интеграции в комплексные системы предусмотрены три интерфейса: USB для прямого подключения к ПК, RS485 для объединения нескольких приборов в общую сеть и Ethernet (TCP/IP) для дистанционного контроля через локальную сеть. Поставляемое программное обеспечение Marani позволяет в реальном времени изменять все параметры обработки, сохранять и загружать пресеты, а также обновлять встроенное программное обеспечение процессора.

Эргономика и конструкция

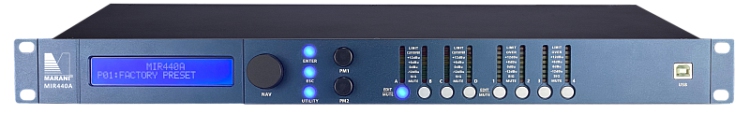

Прибор выполнен в стандартном рэковом форм-факторе 1U (высота 44 мм) с глубиной корпуса 100 мм, что позволяет устанавливать его в стандартные 19-дюймовые телекоммуникационные стойки и шкафы. Передняя панель оснащена жидкокристаллическим дисплеем 2x20 символов и тремя поворотными энкодерами с функцией нажатия, обеспечивающими быстрый доступ ко всем параметрам процессора без подключения к компьютеру. Светодиодные индикаторы отображают наличие сигнала, активность лимитера и состояние коммуникационных портов.

Marani MIR440A объединяет в одном устройстве функции кроссовера, эквалайзера, динамического процессора и измерительного комплекса, исключая необходимость применения нескольких разрозненных приборов. Такой подход не только снижает стоимость инсталляции, но и минимизирует количество точек отказа, что особенно ценно в прокатном и туровом оборудовании.
